1. vpc peer-keepalive link
-> 상대방이 죽었는지 확인하는 용도의 링크

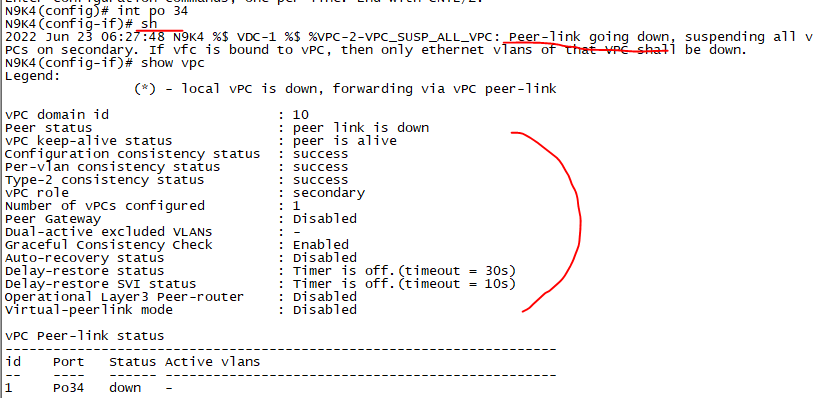

2. peer-keepalive up & peer link down
N9K3, N9K4 -> po 34를 shutdown
-> secondary의 vpc, member vlan이 다운되고, orphan port는 살아있다 -> blackhole 된다 라고 표현함.
-> orphan port 솔루션?
1. 백업 루트를 만들어 주는 방법(non-vpc vlan)
2. 제외 명령하고, 백업 루트 생성 (vpc vlan) - dual-active exclude interface vlan-number
3. black hole 될 경우 -> port suspend 시킨다 (secondary switch, physical port에만 가능 (port-channel은 불가능))
-> orphan port에 접속 후 -> vpc orphan-ports suspend (가장 많이 사용)

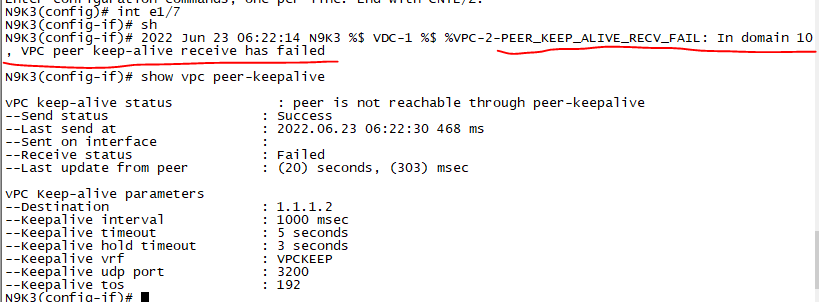

3. peer-keepalive down & peer link down
N9K3, N9K4 -> e1/7 shutdown
N9K3, N9K4 -> int po 34 shutdown
-> 두 스위치는 서로의 포트상태가 어떤지 확인이 불가능한 상황
- 현재 상태 : N9K3 - primary, N9K4 - secondary, operational primary
dual active 또는 split brain
- 대처방법 : 한 쪽을 끈다 -> N9K3을 다운시켜본다
-> VPC1에서 N9K4쪽으로 가는 것을 확인할 수 있다
N9K3 시작 후 N9K3에 ' vpc role preempt ' 명령어로 primary, secondary 재정의한다.
4. Auto recovery 1 (recommand)
- 상황
1. peer-link down : 이 상황일 경우 primary쪽으로만 데이터가 흐른다.
근데 primary가 죽었을 경우? - 데이터 송수신 중단
2. peer-keepalive도 죽은 상태
해결책 : Auto recovery, 양쪽 장비에 다 선언해두기
5. Auto recovery 2 (recommand)
- 상황
정기 점검 하려고 껐다가 키는 경우 장비 하나가 동작이 안 될때
해결책 - 두장비에 모두 설정
auto recovery & auto recovery reload-delay (240-3600초)
