iSCSI - IP Storage 연결 과정 정리

IP Storage 토폴로지





Ovios 설치

-> login ID : ovios

-> password : ovios

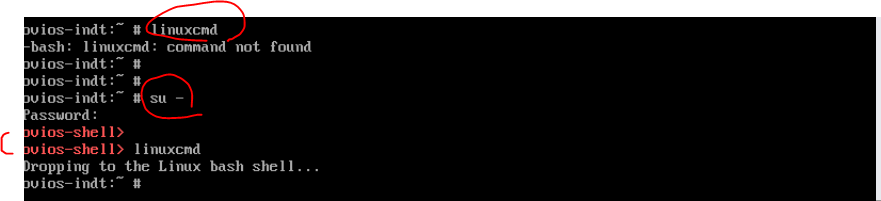

ovios shell -> linuxcmd

linux로 전환 -> linuxcmd

shell로 전환 -> su -

who am i -> 현재 나의 위치 확인

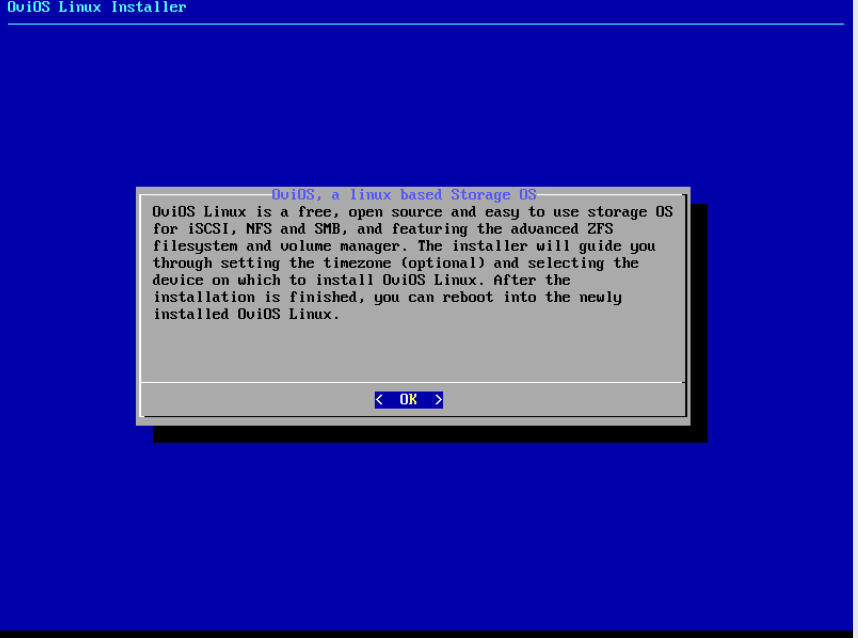

linuxcmd 에서 setup 입력

-> OK 엔터





-> OS 설치할 디스크 선택

-> 설치 완료 후 리부트

-> 이제 login ID : root, Password : ovios 로 로그인 해본다

-> 바로 shell로 접속됨





IP 할당 시작

bond 작업





그리고 bond에 ip 할당

-> netsetup - bond - 2(static ip) - ip할당(iscsi - 172.20.13.11) - 나머지는 엔터

-> 172.20.13.11로 준다 - 사진무시하기

-> ifconfig

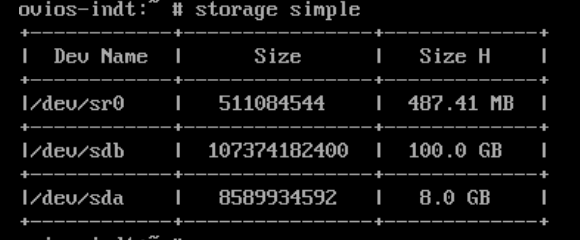

-> storage simple 명령어로 스토리지 확인





Pool 구성

pool create 입력 - raid 0 선택 - HDD 입력 - sdb 선택 - n (압축x)

사진 값들 무시

-> pool list로 디스크 상태 확인 가능







iSCSI 서비스 활성화하기

iscsi start (iscsi 활성화) - options iscsi (옵션 확인)

-> off를 on으로 바꿔야 한다.

-> options iscsi.enable 1 -> 서비스 사용





이제 esxi 에서 사용하기 위해 esxi target 생성

target create

ovios - vsphere

no (yes시에는 특정타겟 지정)

-> target create

-> ovios - vsphere

-> no (yes시에는 특정타겟 지정)





target list로 확인 가능





LUN 생성

사진 값들 무시.

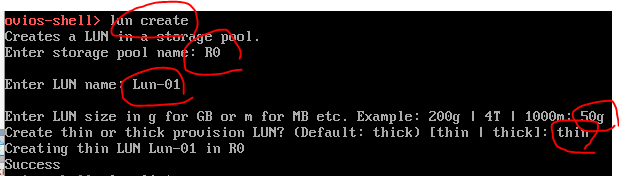

-> lun create

-> HDD (raid 구성한 것)

-> LUN1 (Lun 명칭)

-> 60G (Lun Size 지정)

-> thick (provision 방식)



-> 토폴로지 대로 60g, 30g, 5g, 5g

-> 총 4번 반복하고, 마지막 5g만 thin으로 해준다





lun list





Lun mapping 작업

- lun map

- HDD (pool 이름)

- LUN1 (Lun 명칭)

- ovios-vsphere (target 이름)



-> 토폴로지 대로 LUN1~4 총 4번 반복



lun list





위의 설정들을 유지시키는 명령어

options skip

options skip.import off

options force

options force.import on





initiator - esxi 주소 매핑 (target edit nano 명령)

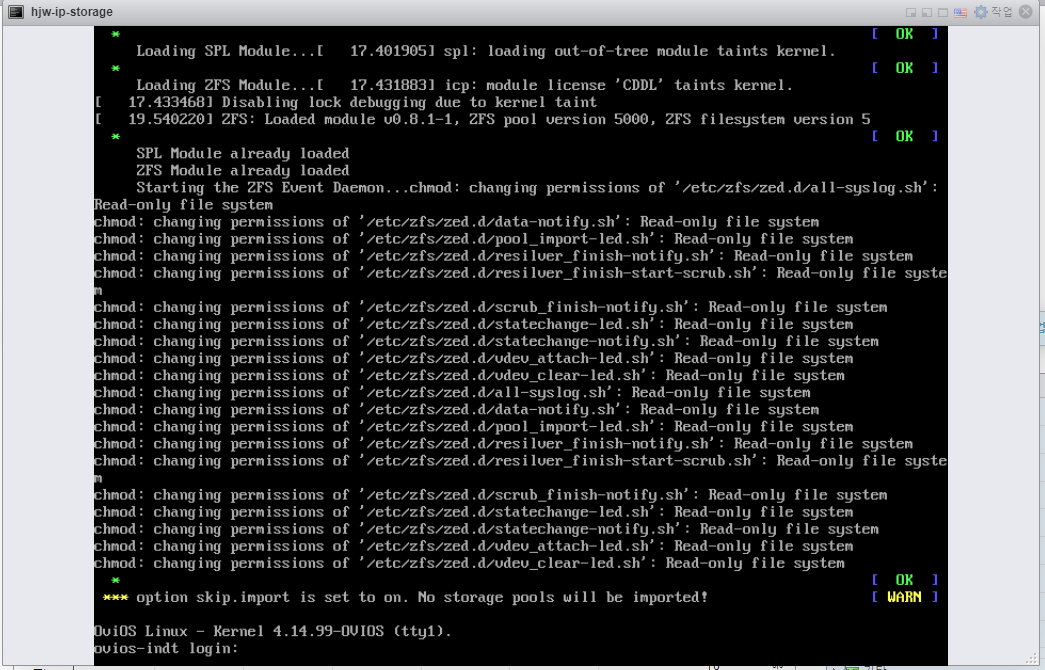

재부팅

linuxcmd

reboot







네트워크 부분 설정하기 (VMKernel 등) (Esxi 02 기준)

VLAN ID 설정

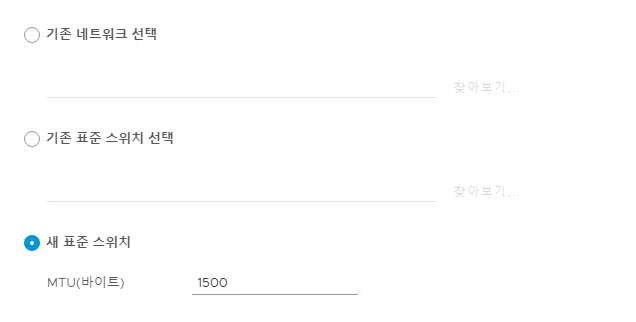

IP Storage VMKernel 설정

-> Esxi 02의 IP Storage 네트워크 어댑터 순서에 맞추기





-> 지금 실습 환경은 L2 스위치인 분산가상스위치 하나로 작동중이다.
-> L2 스위치는 기본적으로 하나의 게이트웨이로 동작하기 때문에
-> VMkernel 어댑터를 생성할 때 G/W를 설정하는 부분에서 Management 주소를 그대로 냅두는 것이다.
-> VMkernel 어댑터의 ip 서브넷 안의 주소로 부여하게 되면 기존 Management를 사용할 수 없게 된다. (관리 불가능)



-> VMKernel 어댑터 생성 확인





iSCSI 어댑터 추가

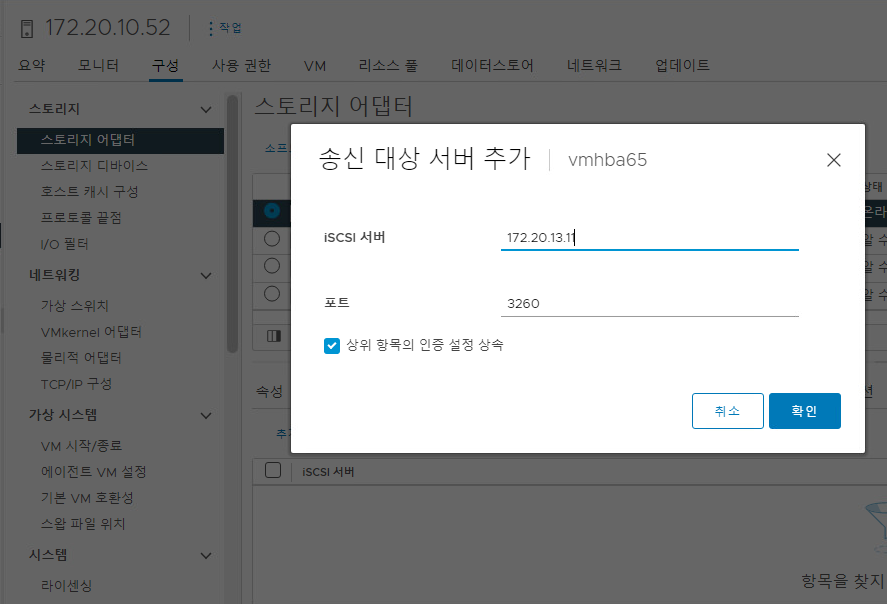

동적 검색

-> 연결 완료
