라우팅 테이블
Connected -> 라우터와 직접 연결된 인터페이스 네트워크 주소
Not Connected -> 라우터들이 서로의 Connected 네트워크를 교환해야 함. 즉 라우팅 프로토콜을 이용
7계층 Data의 Message
클라이언트 -> 서버 : Request : => Get (다운로드), Post (업로드)
서버 -> 클라이언트 : Response => 200 (성공), 300 (이동), 400 (클라 오류), 500 (서버 오류)
우리가 한 사이트에 접속하는 과정
1. DHCP DORA (DHCP는 UDP 이용으로 인해 전에 3-way 또는 ARP 가 일어나지 않음)
DHCP의 4가지 통신과정
2. ARP Request / Reply
3. DNS Query / Answer
4. ARP Request / Reply
5. TCP 3-way-hand (시작)
6. HTTP GET / 200
7. TCP 3-way-hand (종료) (또는 os에 따라 4-way-hand)
VLAN에는 2가지 방식이 있다
1. End-to-End VLAN
-> 장소와 상관없이 브로드캐스트도메인을 나누는 방식
2. Local VLAN
-> 장소를 고려해 브로드캐스트도메인을 나누는 방식
(내일 알려주실 예정)

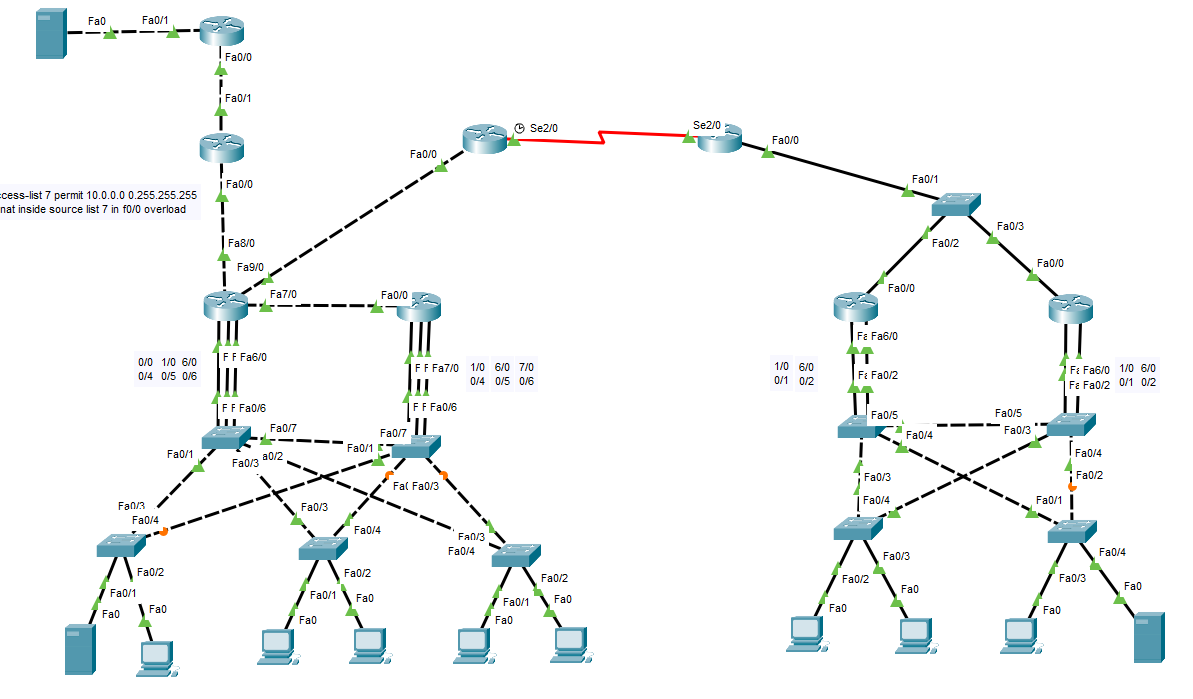

=> VLAN, DHCP, DNS, NAT, EIGRP 이용한 토폴로지
VLAN 구성 방법
interface FastEthernet0/1
switchport access vlan 10
switchport mode access
!
interface FastEthernet0/2
switchport access vlan 20
switchport mode access
!
interface FastEthernet0/3
switchport access vlan 30
switchport mode access
!
interface FastEthernet0/4
switchport access vlan 10
switchport mode access
!
interface FastEthernet0/5
switchport access vlan 20
switchport mode access
!
interface FastEthernet0/6
switchport access vlan 30
switchport mode access
!
interface FastEthernet0/7
switchport mode trunk
=> 한 스위치의 구성내용. 다른 스위치들도 구성방법은 비슷하다

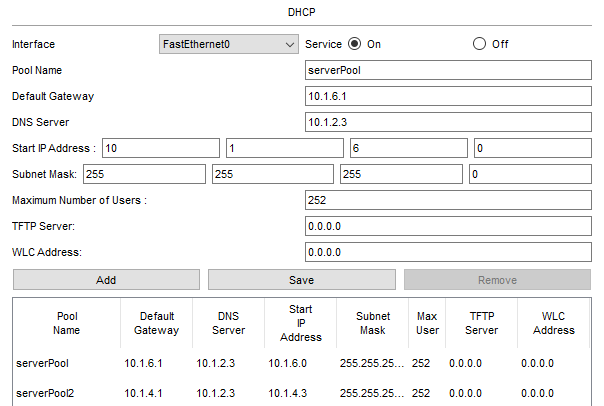

DHCP 구성 방법
=> DHCP를 구성하고자 하는 IP 범위를 설정한다. (마치 가상화 WindowServer 에서의 IP Pool 설정처럼)
DNS 구성 방법
왼쪽 맨 위 33.3.3.2를 이용해, 모든 End-point 에서 www.naver.com으로 접속 시 33.3.3.2와 연결되도록 설정

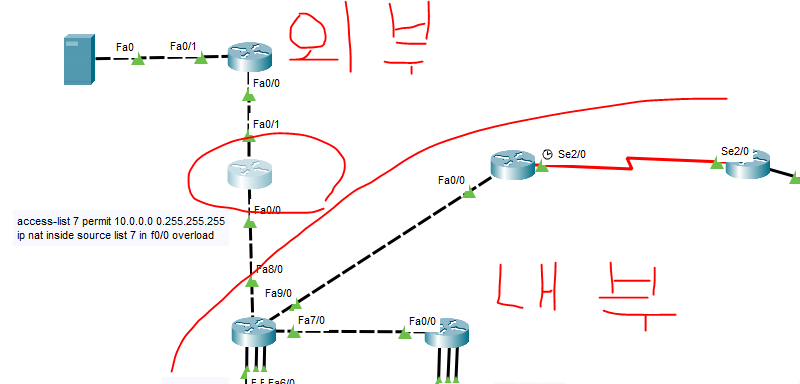

NAT 구성 방법
ip nat inside source list 7 interface FastEthernet0/1 overload
access-list 7 permit 10.0.0.0 0.255.255.255
interface FastEthernet0/0
ip address 10.1.1.2 255.255.255.0
ip nat inside
interface FastEthernet0/1
ip address 100.100.100.2 255.255.255.0
ip nat outside
EIGRP 구성 방법
router eigrp 100
network 10.1.1.0 0.0.0.255
network 10.1.2.0 0.0.0.255
network 10.1.3.0 0.0.0.255
network 10.1.4.0 0.0.0.255
network 10.1.7.0 0.0.0.255
network 10.1.8.0 0.0.0.255
=> 자신의 Connected Network를 ospf 처럼 network 명령어를 통해 광고하면 된다.
설정 결과

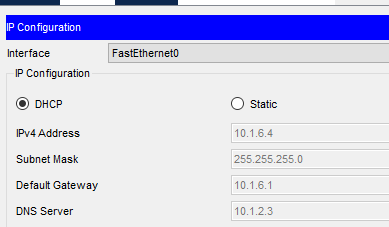

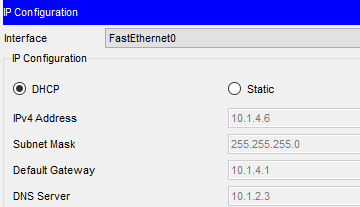

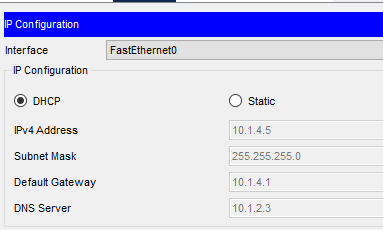

DHCP
DNS를 이용한 www.naver.com (33.3.32) 접속
