7월 1일 (L2, L3 VXLAN)

구성 전 각 스위치에 직렬포트 구성해야함

N9K-1~4 모두 동일하게 설정한다

win2016 서버도 설정해준다

클라이언트로 구성



이제 MTPutty로 직렬포트 접속 설정을 하자

이제 스위치를 전원 ON 시키면 다음과 같이 확인된다

구성값들

-> 나머지 2대 스위치도 동일하게 한다



이제 e1/3-64 포트들은 모두 shutdown 한다.



IP 할당



스위치포트 기본값 설정





N9K-3 설정값

N9K-4 설정값



OSPF 설정

N9K-1

N9K-1

N9K-3 (VLAN도 ospf 넣기)

N9K-4 (VLAN도 ospf 넣기)

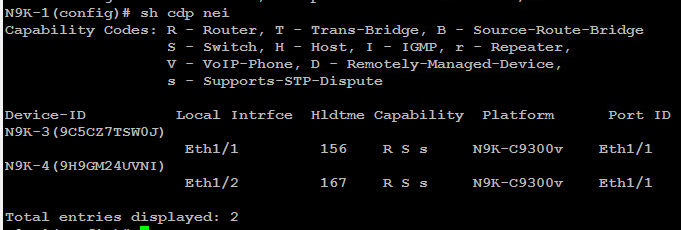

show cdp neighbor 명령어로 필히 확인한다





VXLAN과 VLAN 구성하기

-> overlay 환경에서는 mtu 값을 9000까지 올려 세팅해준다

각 스위치와 연결되어 있는 포트에 mtu값을 동일하게 설정해준다. (ospf 이웃 조건에 mtu 포함)



N9K-3

-> VXLAN 관련 기능을 enable

-> 루프백 ospf 설정

-> nve 1 로 VXLAN 설정 진입

-> 송신 주소 루프백으로 설정

-> 10110 vni 값 설정 후 이웃 주소 4.4.4.4 지정

-> 마지막에는 vlan과 vni 값 매핑

-> N9K-3, N9K-4 에만 설정하면 됨.

N9K-4



이제 설정값을 확인해볼차례

N9K-3

show nve vni : vni 동작 상태 확인

show nve vni summary : vni의 CP 및 DP 상태 요약 정보 (현재 DP : Data Plane)

show nve peers : nve peer 관계 정보 확인

show vxlan : vlan-vxlan 매핑 상태 확인

N9K-4

N9K-4에서 N9K-3으로 ping이 가능함

- ospf라는 underlay 위에다가 L2 레벨을 만든 상황



윈도우끼리도 ping 해보기

- 같은 110.0/24 네트워크에 있으므로 게이트웨이가 필요없다.

---

L3 VNI (MP-BGP/EVPN) -> 위의 L2 VNI 기반으로 구성됨.

L3 VNI 구성



- 지금까지 해왔던 멀티레이어 스위치의 SVI를 이용해 L3 스위칭을 했던 것처럼

- VXLAN을 기반으로 L3 를 구성하는 것이다.

- 그래서 가상 라우터(vrf)를 만들어 주는 것이고

- L2, L3 VXLAN은 내부에서 통로역할만 해줄 뿐이다.



BGP 맺기





가상 라우터 만들기

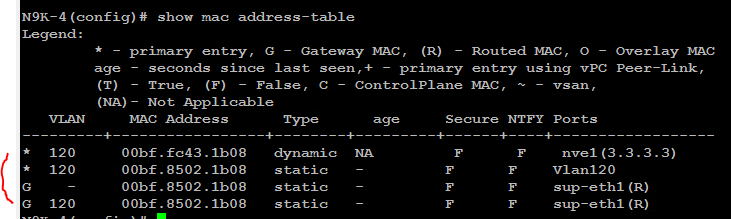

-> N9K-4도 동일



가상화 이유 - 물리적 인프라에 의존적이지 않음.

nx-os는 가상 스위치를 건드려 ova를 만든다.



SDN -> 기능이 아니라 '구조'임

- 네트워크 운영의 복잡성을 줄이고 비용을 절감하는 동시에 네트워크 문제 및 운영 중단 문제를 신속하게 해결



SDN 구성 이유

1. 복잡한 구성을 중앙집중으로

2. 네트워크 문제 바른해결로 고가용성 보장
